Цепь тяговая Р2-80-290
- Описание
- Характеристики

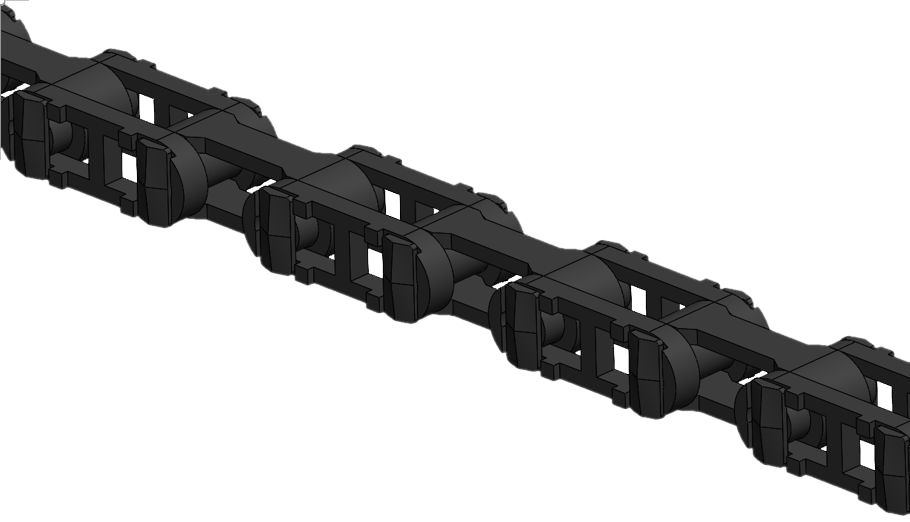

Цепь тяговая Р2-80-290 длина – 9600 мм.
Цепь тяговая Р2-80-290 применяется в транспортерах пескоразбрасывающего оборудования.Цепь изготавливается из легированной стали методом горячей штамповки с последующей термической обработкой. Соответствует ГОСТ 589-85
Применяется в автогудронаторах производства ООО "УЗДМ". Стоимость и наличие уточняйте пожалуйста по телефону +7 (800) 7777-465 или через электронную почту info@uzdm.site.
Шаг звена расчетный t, м | 80 |
Шаг зацепления: | |
---|---|
номинальный Тц, мм | 160 |
предельные отклонения ΔТц, мм | ±2,5 |
Размеры звена: | |
Ширина звена B, не более, мм | 42 |
Ширина звена внутренняя b, не менее, мм | 19 |
Толщина внутреннего звена в средней части S, не более, мм | 20 |
Толщина внутреннего звена в средней части S, не более, мм | 21 |
Длина впадины внутреннего звена l1, не менее, мм | 50 |
Расстояние между наружными звеньями Ввн, не менее, мм | 32 |
Размеры валика: | |
Длина валика b2, не более, мм | 73 |
Диаметр валика номинальный d, мм | 18 |
Нагрузка: | |
пробная Qп, не менее, кН | 174 |
разрушающая Qр, не менее, кН | 290 |
Удлинение общее: | |
при пробной нагрузке δп, не более, % | 1,8 |
при разрыве δр, не менее, % | 4,5 |
Масса 1 м цепи, не менее, кг | 8,7 |
Удельная масса, не более, кг/кН | 0,03 |
Угол поворота звеньев в плоскости осей шарниров ψ, не менее | 3 |
